JH Series

Empfohlen für Drehmaschinen und Bearbeitungszentren, Schwerbearbeitungen von Gusseisen  und Leichtmetalllegierungen.

Das Modell H ist ein Filtersystem für große Volumina zur Versorgung der einzelnen Pumpen der Werkzeugmaschine, die an das Hochdrucksystem angeschlossen werden (in der Regel auch mit Kühleinheit ausgestattet).

Die Serien JT – JH werden empfohlen, wenn das Entsorgungssystem der Späne von der Werkzeugmaschine ohne geeignete Vorfilter-Stufen oder Schrupp-Rotofilter ausgestattet ist.

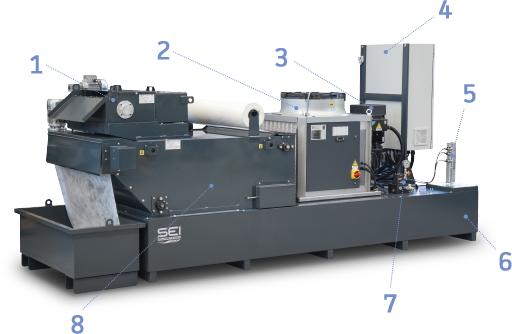

  1. Magnetischer Vorfilter Serie SM (für Stahl-Gusseisen).
  2. Tauchkühlaggregat.
  3. Hochdruckpumpe zur Spindelleitung
  4. Schalttafel für Schnittstelle zur SPS der Werkzeugmaschine.
  5. Vertikale Füllstandskontrolle der Wanne.
  6. Sammelwanne für die gefilterte Kühlflüssigkeit.
  7. Einheit des Sicherheitsventils, Druckwächter und Manometer.
  8. Hydrostatischer Schwerkraftfilter mittels Filtergewebe (leistungsstark).

OPTIONAL

Prädisposition für externe Zufuhrpumpe M8 – Reinigungspumpe.

 MODEL JH 30/50-V
JH 30/70-V		 JH 40/50-V
JH 40/70-V		 JH 60/50-V
JH 60/70-V
 Volume  FIXED – VARIABLE  FIXED – VARIABLE  FIXED – VARIABLE
 Performance 30 Lpm -50 bar
30 Lpm -70 bar		 40 Lpm -50 bar
40 Lpm -70 bar		 40 Lpm -50 bar
40 Lpm -70 bar
 Tank capacity 1250 l 1250 l 1250 l
 Pump type (kW) Screw (4 kW) (5.5 kW) Screw (5.5 kW) (7.5 kW) Screw (7.5 kW) (11 kW)
