JT Series

Empfohlen für Drehmaschinen und Bearbeitungszentren, Schwerbearbeitungen von Gusseisen und Leichtmetalllegierungen

Die Serien JT – JH werden empfohlen, wenn das Entsorgungssystem der Späne von der Werkzeugmaschine ohne geeignete Vorfilter-Stufen oder Schrupp-Rotofilter ausgestattet ist.

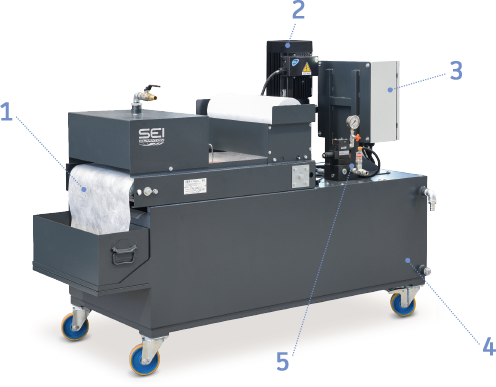

  1. Schwerkraftfilter mittels Filtergewebe.
  2. Hochdruckpumpe zur Spindelleitung
  3. Schalttafel für Schnittstelle zur SPS der Werkzeugmaschine.
  4. Sammeltank für die gefilterte Kühlflüssigkeit auf Rädern.
  5. Einheit des Sicherheitsventils, Druckwächter und Manometer.

OPTIONAL

Prädisposition für externe Zufuhrpumpe M8 – Reinigungspumpe.

OPTIONAL

Magnetischer Vorfilter Serie SM für Stahl-Gusseisen

 MODEL JT 30/50-V
JT 30/70-V		 JT 40/50-V
JT 40/70-V		 JT 60/50-V
JT 60/70-V		 JT 30/30-V-2T
JT 30/50-V-2T
JT 30/70-V-2T
 Volume  FIXED – VARIABLE  FIXED – VARIABLE  FIXED – VARIABLE  FIXED – VARIABLE
 Performance 30 Lpm -50 bar
30 Lpm -70 bar		 40 Lpm -50 bar
40 Lpm -70 bar		 60 Lpm -50 bar
60 Lpm -70 bar		 2 x 30 Lpm -30 bar
2 x 30 Lpm -50 bar
2 x 30 Lpm -70 bar
 Tank capacity 500 l 500 l 500 l  700 l
 Pump type (kW) Screw (4 kW) (5.5 kW) Screw (5.5 kW) (7.5 kW) Screw (7.5 kW) (11 kW) 2 screws
(3 kW) (4 kW) (5.5 kW)
